    1. MAC CBB61

      CBB61 METALIZED POLYPROPYLENE (POLYESTER)FILM CAPACITOR (A.C.USAGE)
      產品特性 產品規格 產品認證

        MAC  CBB61  AC.motor capacitor(A.C Usage)

                 交流電動機電容器(交流用途)





      FEATURE

       特點:

      · Non-inductive constrution

      無感型結構;

      · Self-healing property

      自愈性;

      · High current endurability up to 20A and special termination for high current

      高電流承受力(可至20安),及特殊而大電流引出端

      ★APPLICATION

       用途:

       Applicable for air conditioners,ventilator,  electric fan, AC one-phase motors,fluorescent lamps,merury lamps,transformer etc.

      ·適用于空調機、排氣機、電扇、交流單相電機、日光燈、水銀燈、變壓器等。

      Used for starting,running and power factor correcting purpose.

      作為啟動,運轉及功率因素調整作用。



      ★SPECIFICATIONS技術要求:



      DIELECTRIC

      介質

      Metallized polypropylene film

      金屬化聚丙烯薄膜

      ELECTRODES

      電極

      vacuum evaporated metal

      真空蒸鍍金屬

      COATING

      包封

      Encapsulated in engineering plastic sealed case with epoxy resin metting the requirement.

      UL94V-0阻燃盒子并以環氧樹脂(黑色)、灌封

      LEADS

      導線

      Radial leads of tinned wire / insulation flexible wire or tabs

      徑向鍍錫導線、軟導線或焊片

      CAPACITANCE VERSUS

      RATED VOLTAGE

      靜電容量與額定電壓

      1.0μF~50μF      0~500VAC (UL)

      1.0uF~13.0uF     250VAC (CQC、VDE)

      1.0uF~6.0uF      400VAC (CQC)

      1.0uF~6.0uF      500VAC (CQC、VDE)

      CAPACITANCE TOLERANCE

      靜電容量誤差

      M=±20%,K=± 10%,J=± 5%

      REFERENCE STANDARD

      引用標準

      GB/T 3667-1997,UL810 , IEC 60252-1

      CLIMATIC CATALOGUE

      氣候類別

       25/70/21

      VOLTAGE PROOF

      耐電壓 (VDC)

       T-T(引腳端)       2.0*UR(10S)  Unit:VDC

       T-C(引腳與盒子端) 2*UR+1000V(60S)   Unit:VDC

       DISSPATION FACTOR

      (TANGENT OF LOSS)

      散逸因素(損耗角正切)

      ≤0.2%       (at 20℃, 1KHz)



      INSULATION RESISTANCE

      絕緣電阻



      T-T(引腳端)  C<0.47μF  ≥ 2000MΩ

                     C ≥0.47 μF  ≥1000S

      T-C(引腳與盒子間) ≥ 2000MΩ

      (1 minute at 20℃ and RH≤65%)

      ENDURANCE AFTER TESTING

      耐久性測試后

      600hours with 125% of rated voltage at 70℃。

      70℃條件下,125%之額定電壓600小時。

      ΔC/C≤5%;IR≥50% of the specified value(標稱值)

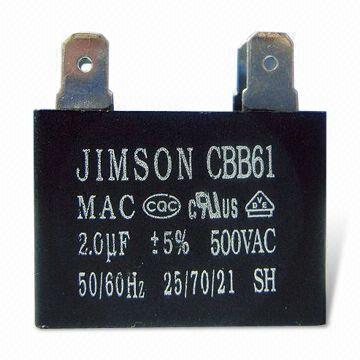

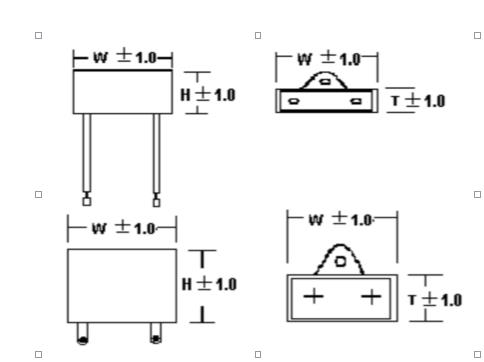

      OUTLINE DRAWIN 外形圖          ★PICTURE  實物圖:



      SPECIAL SIZE OR ITEMS ON REQUEST)可依需求制作特殊規格



      ★SPECIFICATIONS  認證通過文件及引用標準





      ★DIMENSION 尺寸                                        Unit單位:mm

      CAPACITOR  μF





      SYMBOL

      CAPACITOR  μF

      250VAC

      400VAC

      500VAC

      W

      H

      T

      W

      H

      T

      W

      H

      T

      105

      1.0

      32.0

      20.0

      11.0

      38.0

      22.0

      13.0

      38.0

      23.0

      14.0

      155

      1.5

      32.0

      22.0

      13.0

      38.0

      23.0

      14.0

      38.0

      28.0

      18.0

      205

      2.0

      32.0

      22.0

      13.0

      38.0

      28.0

      18.0

      38.0

      32.0

      20.0

      255

      2.5

      32.0

      25.0

      14.0

      38.0

      28.0

      18.0

      47.0

      31.0

      17.0

      305

      3.0

      32.0

      30.0

      15.0

      38.0

      32.0

      20.0

      47.0

      34.0

      22.0

      355

      3.5

      38.0

      23.0

      14.0

      38.0

      32.0

      20.0

      47.0

      36.0

      24.0

      405

      4.0

      38.0

      25.0

      15.0

      47.0

      34.0

      20.0

      47.0

      36.0

      24.0

      455

      4.5

      38.0

      26.0

      17.0

      47.0

      34.0

      22.0

      47.0

      38.0

      26.0

      505

      5.0

      38.0

      26.0

      17.0

      47.0

      36.0

      24.0

      57.0

      35.0

      21.0

      555

      5.5

      38.0

      28.0

      18.0

      47.0

      38.0

      26.0

      58.0

      38.0

      26.0

      605

      6.0

      38.0

      28.0

      18.0

      58.0

      35.0

      21.0

      58.0

      38.0

      26.0

      755

      7.5

      38.0

      30.0

      20.0

      58.0

      38.0

      26.0







      805

      8.0

      38.0

      31.0

      21.0

      58.0

      40.0

      28.0







      106

      10.0

      47.0

      34.0

      20.0













      126

      12.0

      47.0

      34.0

      22.0













      136

      13.0

      58.0

      38.0

      26.0



























        中國 CQC

       CQC 03002008544

       CQC 04002010183

       CQC 04002010184

      GB/T 3667.1-2005

      IEC- 60252-1





          歐共體

        40012139

        40012189



      EN 60252-1



       USA.美國/CSA 加拿大



      E249178

      UL 810

      CSA C22.2 No.190

       CB

        CN4643

        CN4642

        CN3786



      IEC-60252-1
