★FEATURE

  特點：

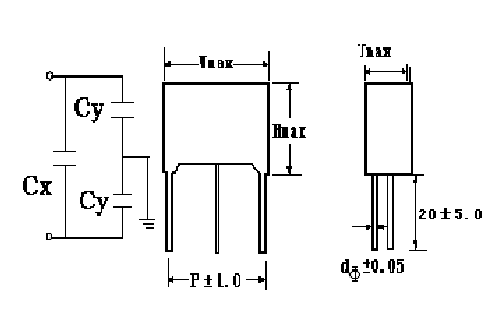

Capacitor network has one X₂ and two Y₂ capacitors in a compact package.

   電容由一個X₂ 和兩個 Y₂電容 組成。

Excellent common and normal mode capability in a wide capacitance selection

   再較寬的容量選擇范圍內有優(yōu)異的共同容量

   和形式容量

Y₂ capacitors grounded to exlernal mounting tab or common lead.

   Y₂ 電容接地到外底座或公共線。

Installed cost saving with single packing design.

   單一包封節(jié)省安裝費用。

★APPLICATION

  用途：

Radio-frequency interference currents are  by-pass

   射頻突波抑制電流旁路

Antenna coupling, Across-the-line, spark kills.

   線間跨接天線耦合電火消制回路

EMI and FMI filter

   頻率和電磁調制濾波。

Switching power supply

   開關電源

 COATING

包封

Encapsulated in reinforced flame retardant plastic case sealed with epoxy resin meeting the requirement of UL 94v-0

UL 94v-0阻燃盒子并以環(huán)氧樹脂封裝

 LEADS

導線

Radial leads of tinned wire

徑向鍍錫導線

REFERENCE STANDARD

引用標準

 UL1414， ICE 384-14

 CLIMATIC CATALOGUE

氣候類別

  40/85/21

CAPACITANCE VERSUS

靜電容量

0.047µF----0.47μF（X₂ ）

0.001μF----0.0047μF （ Y₂ ）

RATED VOLTAGE

額定電壓

275VAC (50/60 HZ)

    CAPACITANCE TOLERANCE

     靜電容量誤差

M=±20%  K=±10%  J=±5%

DISSIPATION FACTOR

散逸因素

≤0.10% PP ; ≤1.0% PE  （at 20℃, 1KHz）

  VOLTAGE PROOF

耐電壓

 4.3*U_R  Unit:VDC   ( 1 minute at 20℃)

INSULATION RESISTANCE

絕緣電阻

 C≤0.33μF；IR≥15000MΩ

C＞0.33μF；IR*C≥5000S(1minute at 20℃and RH≤65%)

 ENDURANCE

 耐久性

1000 hours with 344VAC at 85℃,During this period,880vac 60hz for0.1sec be applied once each hour..After the test:

85℃條件下，344VAC電壓1000小時，每小時加0.1秒的880VAC的50/60HZ的電壓，試驗完成后：

 △C/C≤10%； △DF≤0.3%

 IR≥50% of the specified value （標稱值）。 (20℃ 1KHz)

SYMBOL

      CAPACITANCE

SYMBOL

       CAPACITANCE

Cx (uF)

 Cy (pF)

Cx (uF)

Cy (pF)

473472

0.047

4700

334102

0.33

1000

104102

0.1

1000

334222

0.33

2200

104222

0.1

2200

334332

0.33

3300

104332

0.1

3300

334472

0.33

4700

104472

0.1

4700

474102

0.47

1000

224102

0.22

1000

474222

0.47

2200

224222

0.22

2200

474332

0.47

3300

224332

0.22

3300

474472

0.47

4700

224472

0.22

4700
