直流支撐電容器

直流支撐電容器，又稱DC-Link電容器。直流支撐電容器，屬于無源器件的一種。直流支撐電容器，現主要采用聚丙烯薄膜介質直流支撐電容器，其具有耐電壓高、耐電流大、低阻抗、低電感、容量損耗小、漏電流小、溫度性能好、充放電速度快、使用壽命長(約10萬小時)、安全防爆穩定性好、無極性安裝方便等優點。被廣泛應用于電力電子行業。

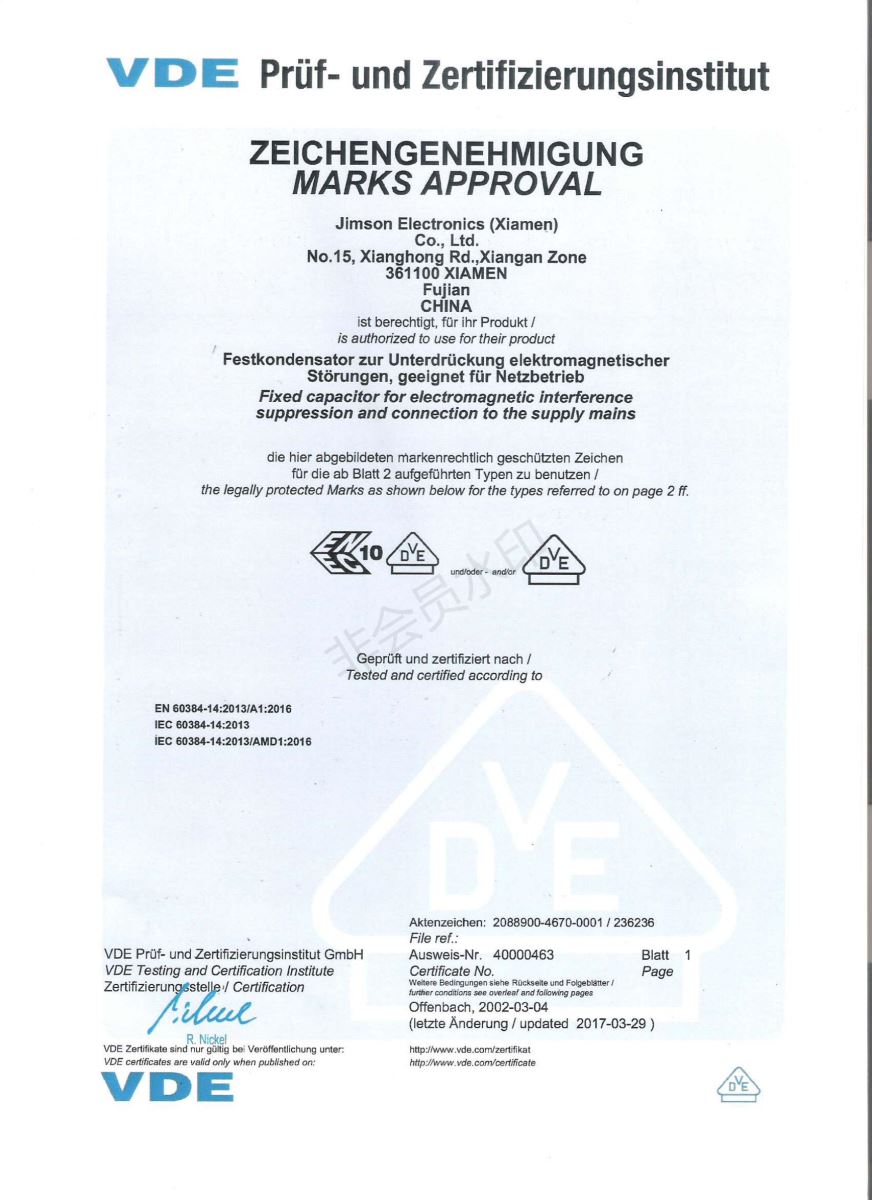

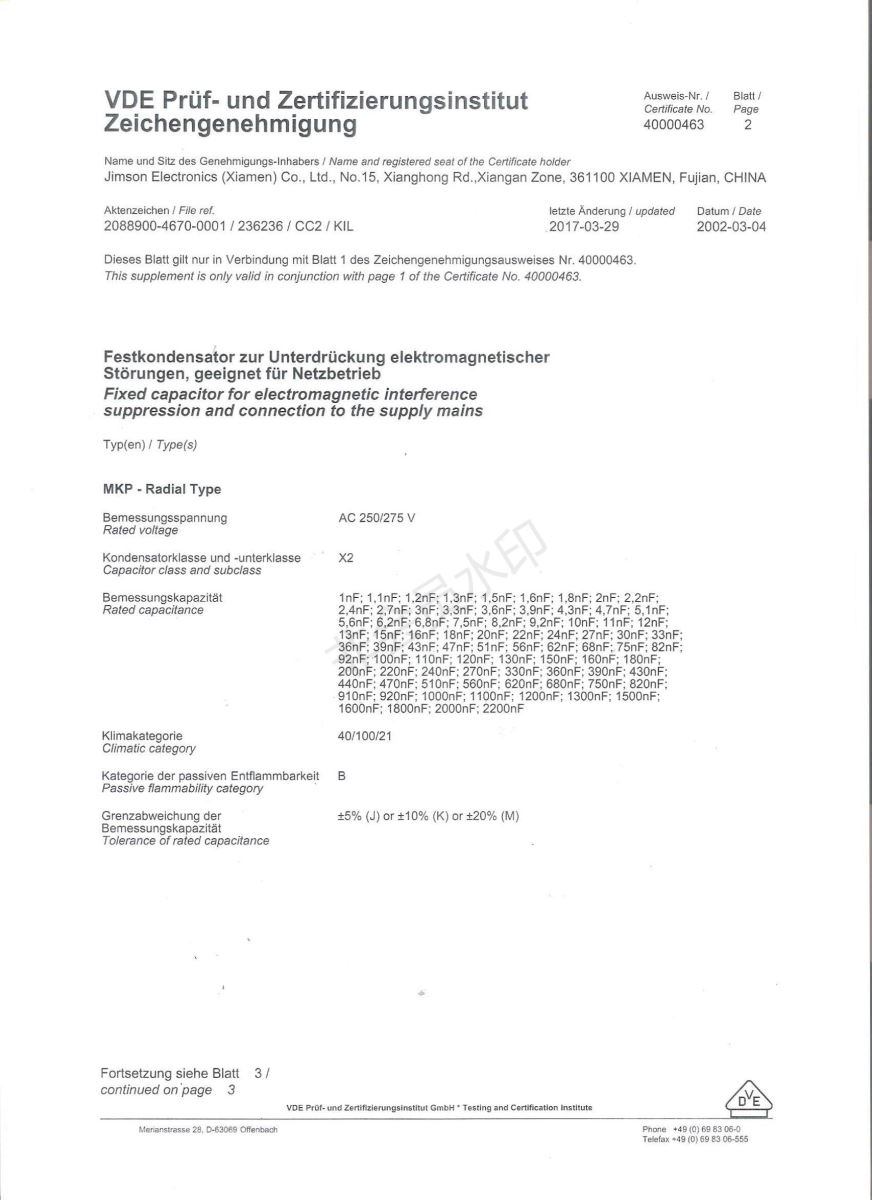

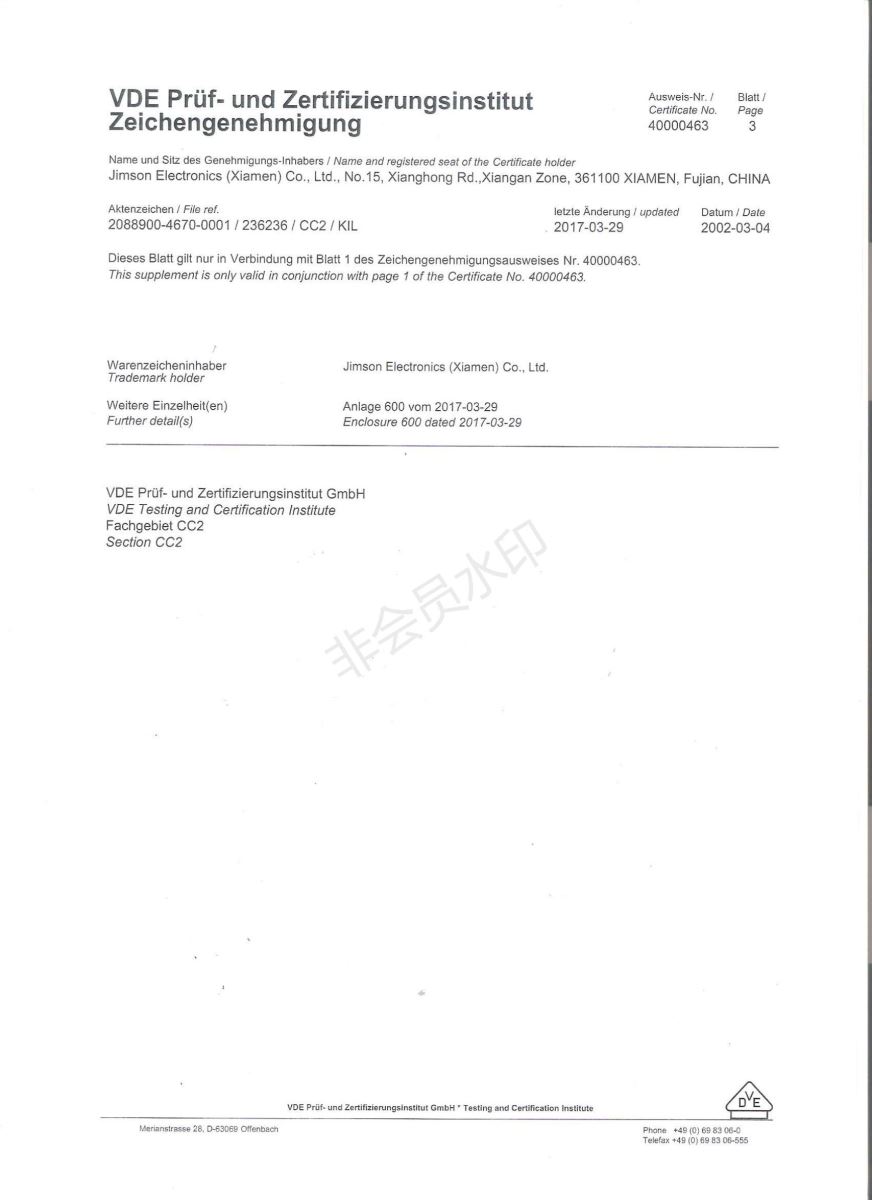

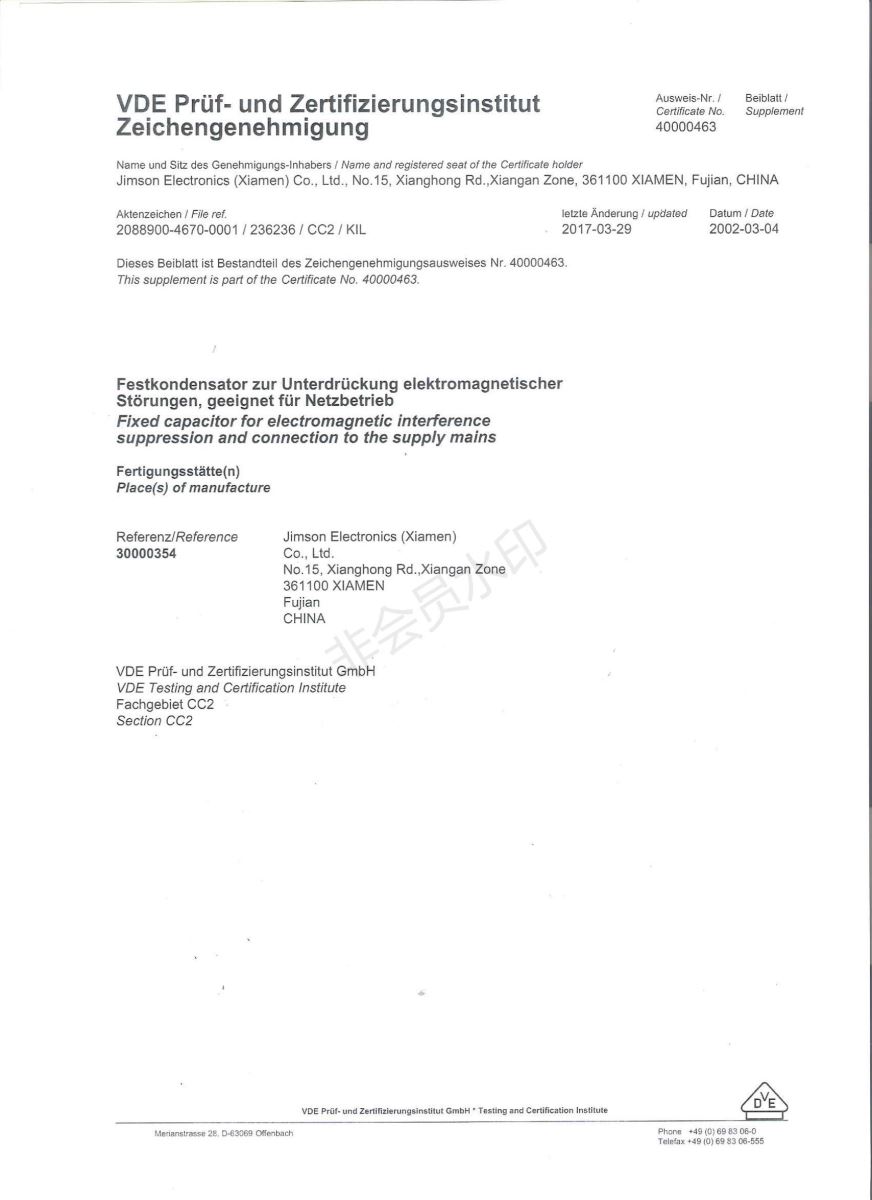

產品特性產品規格產品認證

★特點

□壽命長

□承受紋波電流能力強

□等效串聯電阻小、雜散電感低

□自愈能力強

★應用場合

□應用于直流濾波場合

★技術要求

引用標準	GB/T17702，IEC61071
氣候類別	40/85/21
工作溫度范圍（外殼）	-40～85
電壓范圍	500～1100V.DC
容量范圍	5～100μF
容量允許偏差	±5%（J）/±10%（K）
損耗角正切值	≤10×10-4
耐電壓	1.5Un（60S，20±5℃）
絕緣電阻	≥10 000s （20±5℃ 100V.DC 60S）
過電壓	1.1Un 30% of on-load-dur.·0
	1.15Un 30min/day
	1.2Un 5min/day
	1.3Un 1min/day
最高使用海拔	2000m
預期壽命	100 000h（Un，θhs=70℃）
失效率	50FIT

備注：如果海拔使用高度超過2000m，應該考慮海拔對對流冷卻和外絕緣的影響

★技術參數

500VDC
Cn (μF)	Dimension(mm)						dv/dt (V/μs)	Irms@60℃@10KHz（A）	ESR@1KHz(mΩ)
Cn (μF)	L	B	H	P	P2	d	dv/dt (V/μs)	Irms@60℃@10KHz（A）	ESR@1KHz(mΩ)
16	42.5	22	30	37.5		1.2	20	10	7.9
25	42.5	28	37	37.5		1.2	20	12	5.5
25	42.5	28	37	37.5	10	1.2	20	14	5.3
35	42.5	30	45	37.5		1.2	20	12	4.0
40	42.5	33	45	37.5		1.2	20	12	3.6
40	42.5	33	45	37.5	20	1.2	20	19	3.5
50	57.5	30	45	52.5		1.2	13	12	5.2
50	57.5	30	45	52.5	20	1.2	13	17	5.0
65	57.5	35	50	52.5		1.2	13	12	4.5
65	57.5	35	50	52.5	20	1.2	13	20	4.3
90	57.5	42.5	50	52.5	20	1.2	13	25	3.7
100	57.5	35	50	52.5	20	1.2	10	20	3.0

800VDC/900VDC
Cn (μF)	Dimension(mm)						dv/dt (V/μs)	Irms@60℃@10KHz（A）	ESR@1KHz(mΩ)	Part number
Cn (μF)	L	B	H	P	P2	d	dv/dt (V/μs)	Irms@60℃@10KHz（A）	ESR@1KHz(mΩ)	Part number
10	42.5	22	30	37.5		1.2	30	8	9.5
15	42.5	28	37	37.5		1.2	30	11	6.5
15	42.5	28	37	37.5		1.2	30	11	6.0
20	42.5	30	45	37.5		1.2	30	12	5.0
20	42.5	30	45	37.5	20	1.2	30	13	4.5
22	42.5	33	45	37.5		1.2	30	12	4.6
22	42.5	33	45	37.5	20	1.2	30	15	4.1
30	57.5	30	45	52.5		1.2	20	12	6.4
30	57.5	30	45	52.5	20	1.2	20	15	5.9
40	57.5	35	50	52.5		1.2	20	12	4.9
40	57.5	35	50	52.5	20	1.2	20	19	4.4
55	57.5	42.5	56	52.5	20	1.2	20	24	3.0

1100VDC/1200VDC
Cn (μF)	Dimension(mm)						dv/dt (V/μs)	Irms@60℃@10KHz（A）	ESR@1KHz(mΩ)	Part number
Cn (μF)	L	B	H	P	P2	d	dv/dt (V/μs)	Irms@60℃@10KHz（A）	ESR@1KHz(mΩ)	Part number
6	42.5	22	30	37.5		1.2	39	8	12
10	42.5	28	37	37.5		1.2	39	10	8.0
10	42.5	28	37	37.5	10	1.2	39	10	7.5
14	42.5	30	45	37.5		1.2	39	13	5.8
14	42.5	30	45	37.5	20	1.2	39	13	5.3
15	42.5	33	45	37.5		1.2	39	13	5.5
15	42.5	33	45	37.5	20	1.2	39	15	5.0
22	57.5	30	45	52.5		1.2	26	13	7.2
22	57.5	30	45	52.5	20	1.2	26	16	6.7
25	57.5	35	50	52.5		1.2	26	14	6.4
25	57.5	35	50	52.5	20	1.2	26	18	5.9
40	57.5	42.5	56	52.5	20	1.2	26	25	3.5
