    1. 2.2uF K 275VAC

      射頻突波抑制X2電容器 MKP(X2 Class) Radio Interference Suppression X2 Capacitor
      產品特性 產品規格 產品認證

      ★ FEATURE

         特點

      High stability of capacitance and DF versus wide temperature and frequency range

         寬溫度、頻率范圍內,容量和DF 具有高穩定性

      High transient endurance and high dielectric strength

         高電流承受及高絕緣強度

      Real long-term stability

         長時間工作穩定性

      Withstanding ovevoltage strength

         能承受高壓沖擊





      ★ APPLICATION

         用途

      Line-By-Pass and Antenna coupling

         線間旁路和天線耦合

      Across-The-line,spark killer

         線間跨接,抑制電源電磁干擾

      FMI filter

         頻率調制濾波

      Switching power supply

         開關電源





      ★ SPECIFICATIONS 技術要求



      DIELECTRIC 介質

      Polypropylene film 聚丙烯薄膜

      ELECTRODES 電極

      Vacuum evaporated metal 真空蒸鍍金屬





      COATING 包封

      Encapsulated in reinforced flame retardant plastic case sealed with epoxy resin meeting the requirement of  UL94V-0

      包封阻燃盒子并以環氧樹脂灌封





      LEADS  導線

      Radial leads of tinned  wire /  insulation flexible wire

      徑向鍍錫導線或軟導線

      REFERENCE STANDARD 引用標準



      IEC 384-14 (2nd Edition,1993) UL1414,UL1283,GB/T 14472-1998,EN132400

      CLIMATIC CATALOGUE 氣候類別



      40/100/21 (GMF)

      CAPACITANCE VERSUSRATED VOLTAGE (UR) 靜電容量與額定電壓





      0.001µF-2.2µF/275VAC (50/60Hz)

      0.001uf-47.7uF/310VAC (50/60HZ)\(UL)

       CAPACITANCE TOLERANCE 靜電容量誤差



      M=±20%   K=±10% J=±5%



      DISSIPATION FACTOR

        (TANGENT OF LOSS)散逸因素(損耗角正切)

      ≤ 0.1%   (at 20 ℃ , 1KHz)

       VOLTAGE PROOF 耐電壓



      4.3*UR  Unit :VDC  (1minute at 20 ℃)



      INSULATION RESISTANCE 絕緣電阻

      C ≤ 0.33µF IR ≥ 15,000M?C > 0.33µF IR*C ≥ 5,000S  (1minute at 20℃  and RH ≤ 65%)



      ENDURANCE

      耐久性

      The test voltage 125% shall be applied for 1000 hours in the 100 ℃ chamber.Each of these voltage shall be applied to each capacitor individually through a resistor of 47 ?±5%, During this period, 1000VAC 60Hz for 0.1sec be applied once each hour. After the Test:100 ℃試驗溫度下,125%UR 交流電壓1000 小時,試驗過程中,每個電容器串聯一個47? 電阻。1000V 交流電壓(60Hz ),每一小時施加0.1S 驗完成后

      △ C/C ≤ 10%; IR ≥ 50% of the specified value( 標稱值);

      △ DF ≤ 0.8%(C ≤ 1µF);

      △ DF ≤ 0.5%(C > 1µF); (at 20 ℃ 1KHz)

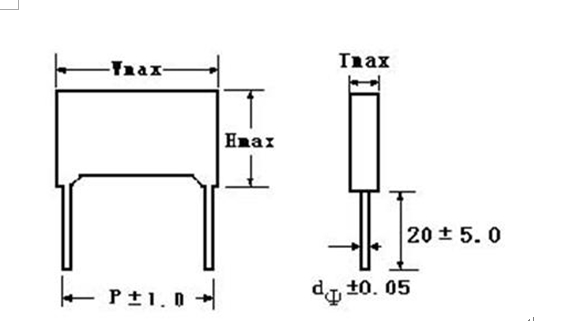

      ★ OUTLINE DRAWING 外觀圖



      ★ PICTURE 實物圖





      DIMENSION 尺寸                  Unit 單位:mm



      sym bol

      μF

      W

      H

      T

      P

      d ¢

      sym bol

      μF

      W

      H

      T

      P

      d ¢

      sym bol

      μF

      W

      H

      T

      P

      d ¢

      102

      0.001

      13.0

      9.0

      4.0

      10.0

      0.6

      393

      0.039

      18.0

      10.0

      5.0

      15.0

      0.6

      334

      0.33

      26.5

      17.0

      8.5

      22.5

      0.8

      122

      0.0012

      13.0

      9.0

      4.0

      10.0

      0.6

      473

      0.047

      13.0

      12.0

      6.0

      10.0

      0.6

      394

      0.39

      26.5

      18.5

      10.0

      22.5

      0.8

      152

      0.0015

      13.0

      9.0

      4.0

      10.0

      0.6

      473

      0.047

      18.0

      10.0

      5.0

      15.0

      0.6

      474

      0.47

      18.0

      16.0

      10.0

      15.0

      0.8

      182

      0.0018

      13.0

      9.0

      4.0

      10.0

      0.6

      563

      0.056

      18.0

      12.0

      6.0

      15.0

      0.6

      474

      0.47

      18.0

      18.0

      10.0

      15.0

      0.8

      222

      0.0022

      13.0

      9.0

      4.0

      10.0

      0.6

      683

      0.068

      18.0

      12.0

      6.0

      15.0

      0.6

      474

      0.47

      26.5

      17.0

      8.5

      22.5

      0.8

      272

      0.0027

      13.0

      9.0

      4.0

      10.0

      0.6

      823

      0.082

      18.0

      12.0

      6.0

      15.0

      0.6

      474

      0.47

      26.5

      18.5

      10.0

      22.5

      0.8

      332

      0.0033

      13.0

      9.0

      5.0

      10.0

      0.6

      104

      0.10

      13.0

      12.0

      6.0

      10.0

      0.6

      474

      0.47

      32.0

      20.0

      11.0

      27.5

      0.8

      392

      0.0039

      13.0

      11.0

      5.0

      10.0

      0.6

      104

      0.10

      18.0

      12.0

      6.0

      15.0

      0.6

      564

      0.56

      32.0

      20.0

      11.0

      27.5

      0.8

      472

      0.0047

      13.0

      11.0

      5.0

      10.0

      0.6

      104

      0.10

      18.0

      13.5

      7.5

      15.0

      0.8

      684

      0.68

      26.5

      18.5

      10.0

      22.5

      0.8

      562

      0.0056

      13.0

      11.0

      5.0

      10.0

      0.6

      124

      0.12

      18.0

      13.5

      7.5

      15.0

      0.8

      684

      0.68

      32.0

      20.0

      11.0

      27.5

      0.8

      682

      0.0068

      13.0

      11.0

      5.0

      10.0

      0.6

      154

      0.15

      18.0

      12.0

      6.0

      15.0

      0.8

      824

      0.82

      32.0

      22.0

      13.0

      27.5

      0.8

      822

      0.0082

      13.0

      11.0

      5.0

      10.0

      0.6

      154

      0.15

      18.0

      13.5

      7.5

      15.0

      0.8

      105

      1.0

      26.0

      21.5

      12.0

      22.5

      0.8

      103

      0.0101

      13.0

      11.0

      5.0

      10.0

      0.6

      154

      0.15

      18.0

      14.5

      8.5

      15.0

      0.8

      105

      1.0

      32.0

      20.0

      11.0

      27.5

      0.8

      103

      0.010

      13.0

      9.0

      4.0

      10.0

      0.6

      154

      0.15

      26.5

      15.0

      6.0

      22.5

      0.8

      105

      1.0

      32.0

      22.0

      13.0

      27.5

      0.8

      123

      0.012

      13.0

      11.0

      5.0

      10.0

      0.6

      184

      0.18

      18.0

      14.5

      8.5

      15.0

      0.8

      125

      1.2

      32.0

      30.0

      15.0

      27.5

      0.8

      153

      0.015

      13.0

      11.0

      5.0

      10.0

      0.6

      224

      0.22

      18.0

      12.0

      6.0

      15.0

      0.8

      155

      1.5

      32.0

      30.0

      15.0

      27.5

      0.8

      183

      0.018

      13.0

      11.0

      5.0

      10.0

      0.6

      224

      0.22

      18.0

      14.5

      8.5

      15.0

      0.8

      185

      1.8

      31.0

      25.0

      14.0

      27.5

      0.8

      223

      0.022

      13.0

      11.0

      5.0

      10.0

      0.6

      224

      0.22

      26.5

      15.0

      6.0

      22.5

      0.8

      205

      2.0

      31.0

      30.0

      15.0

      27.5

      0.8

      223

      0.022

      18.0

      10.0

      5.0

      15.0

      0.6

      224

      0.22

      26.5

      16.5

      7.0

      22.5

      0.8

      225

      2.2

      32.0

      22.0

      13.0

      27.5

      0.8

      273

      0.027

      13.0

      12.0

      6.0

      10.0

      0.6

      274

      0.27

      26.5

      17.0

      8.5

      22.5

      0.8

      225

      2.2

      31.0

      25.0

      14.0

      27.5

      0.8

      333

      0.033

      13.0

      12.0

      6.0

      10.0

      0.6

      334

      0.33

      18.0

      16.0

      10.0

      15.0

      0.8

      225

      2.2

      32.0

      30.0

      15.0

      27.5

      0.8

      333

      0.033

      18.0

      10.0

      5.0

      15.0

      0.6

      334

      0.33

      26.5

      16.5

      7.0

      22.5

      0.8















       (SPECIAL SIZE OR ITEMS ON REOUES 可依據需求制作特殊規格★)

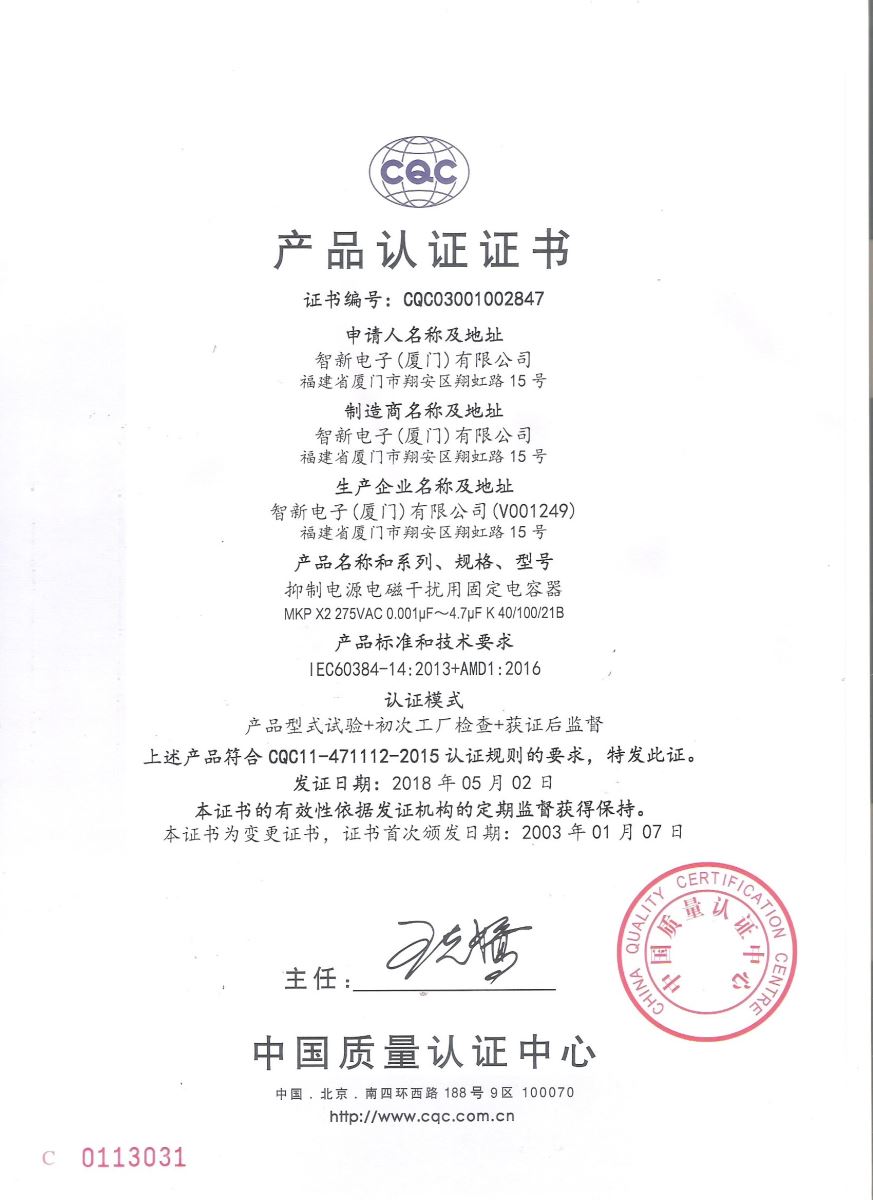

      APPROVALS 認證通過文件及引用標準

      CB

      IE60384-14(ed.3):2005

      DEI-35344

      40000463



      USA,美國/CSA 加拿大 UL1414

      E152288

      40000463



      Korea 韓國EK K60384-14

      SU03035-7001-3

      CQC03001002847





      E152288
